聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com

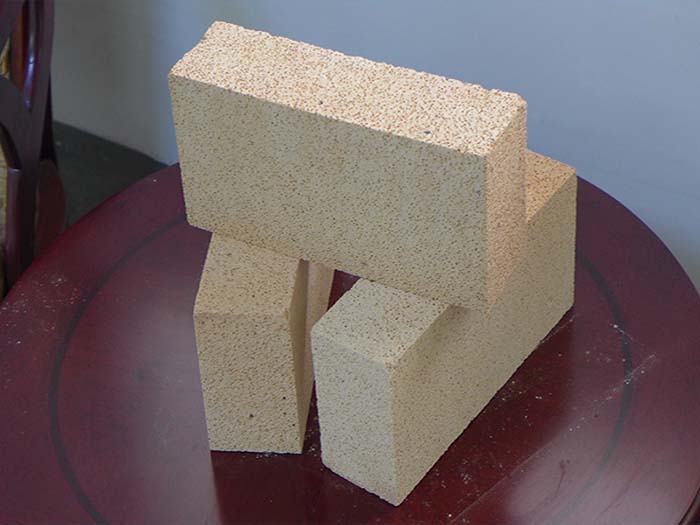

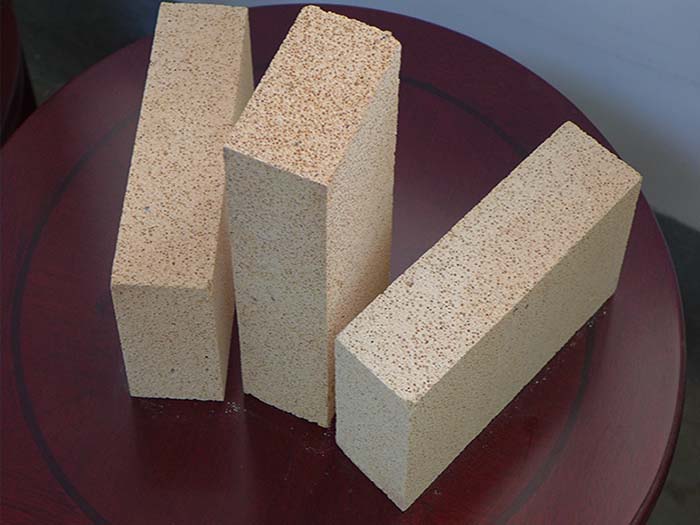

高鋁聚輕隔熱磚
發布時間：2016/8/19 15:59:17 點擊率： 來源:admin 作者：榮盛耐材高鋁聚輕隔熱磚具有體積密度小、導熱系數低、隔熱性能優異、質量穩定的特點。可用于各類高溫爐窯的內襯或隔熱層。采用機制一次成型，燒毀加入物法制造工藝外，同時保留傳統泡沫致輕法，澆注成型，制品斷面結構均勻，氣孔形成互補貫通的蜂窩狀，從而制品耐壓強度與隔熱性能均能達到佳水平。所有制品外形全部進行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。
氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。
高鋁聚輕隔熱磚相關理化指標：
項目 | 指標 | |
GJQ1.0 | GJQ0.8 | |
Al2O3 % | ≥48 | |
Fe2O3 % | ≤2 | |
體積密度 g/cm3 | ≤1.0 | ≤0.8 |
常溫耐壓強度 MPa | ≥3.5 | ≥2.5 |
導熱系數 W/(m·K) 350±25℃ | ≤0.5 | ≤0.35 |
加熱永久線變化 % 1350℃×2h | -2.0~1.0 | |
在線咨詢(7*24)
電話咨詢
